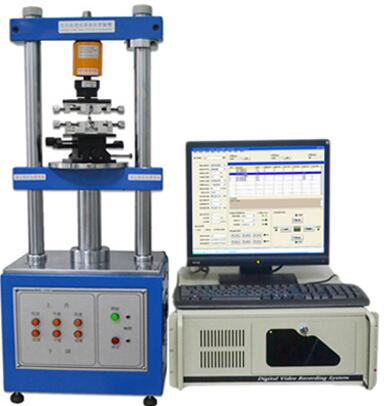

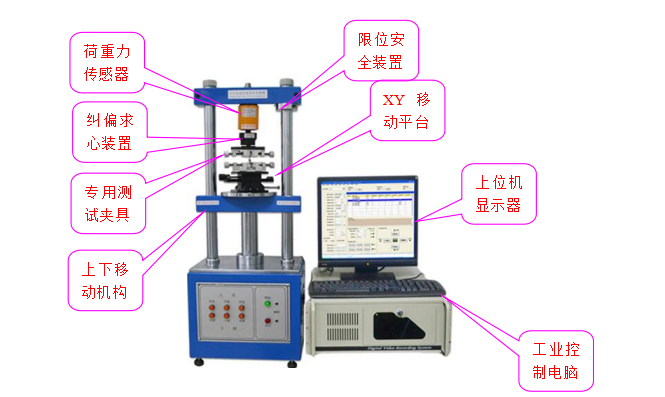

LC-510U全自动插拔力试验机

产品说明

   插拔力试验机适用于各种连接器（Iphone插头;USB接头;TYPE-C;耳机接头等等） 产品之插入力及拔出力测试（插拔耐久寿命），提供各种连接器专用夹治具及搭配自动求心装置，解决各种公母连接器 自动对准及不会吃边的问题.所有测试条件皆由Windows中文视窗设定。且所有资料皆可存储（试验条件；插拔行程曲线图；寿命曲线图；检查EXCEL或Word报表

l 最大荷重：5；10；20；50；100Kgf任选一个.

l 最小解析度0.01.

l 最大测定行程：150mm.

l 测试次数：1-500000次任意连续测试设置或单次测试.

l 测试左右空间最大尺寸≥230mm

l 测试上下空间最大尺寸≥300mm

l 单位转换：（Kgf；gf；N；Lb可选）.

l 速度范围：0.5-300mm/min.

l 位移解析度0.01mm

l XY平台移动距离0-75mm手动微调

l 上升/下降高中低速手动微调（L0.01mm/M0.1mm/H1.0mm）

l 传动机构：采用高精度滚珠丝杆传动

l 驱动机构：采用全闭环伺服电机

l 外观尺寸：W380mm*D280mm*H960mm

l 工作电源：单相AC220V/50HZ 5A

3.設備特點:

l 测试条件皆可由电脑设定，存储。由下拉式选单勾选设定，或直接输入数据 （含试验类别；测试运动方向；荷重测定范围；行程测定范围；行程原点位置；测定速度；测定中次数；暂停时间；每次等候位置；空压次数等）

l 可列印及储存图形（插拔位移曲线图；荷重衰减寿命曲线图；检测报表等）

l 可输入测试上下限值，超出规格机器自动停止

l 荷重单位可N. Lb.gf Kgf自由切换

l 检验报表抬头内容可任意修改（中英文皆可）

l 曲线报表；文字报表可由客户指定抬头

l 检验报表可输出EXCEL或WORD文档编辑

l 可选配动态阻抗测试系统；可在测试插拔力同时测试动态阻抗并绘制荷重-阻抗-行程曲线图

4.设备保护单元

l 仪器超载保护

l 紧急停机装置。上下行程限定装置

l 软件设定参数最大值限定上限保护

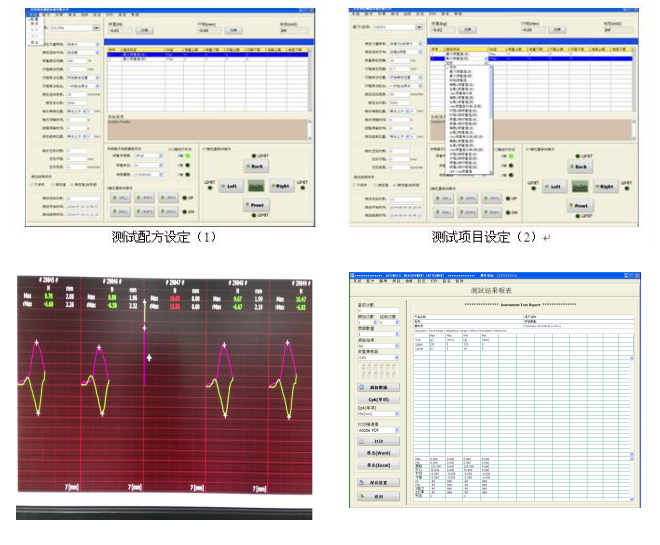

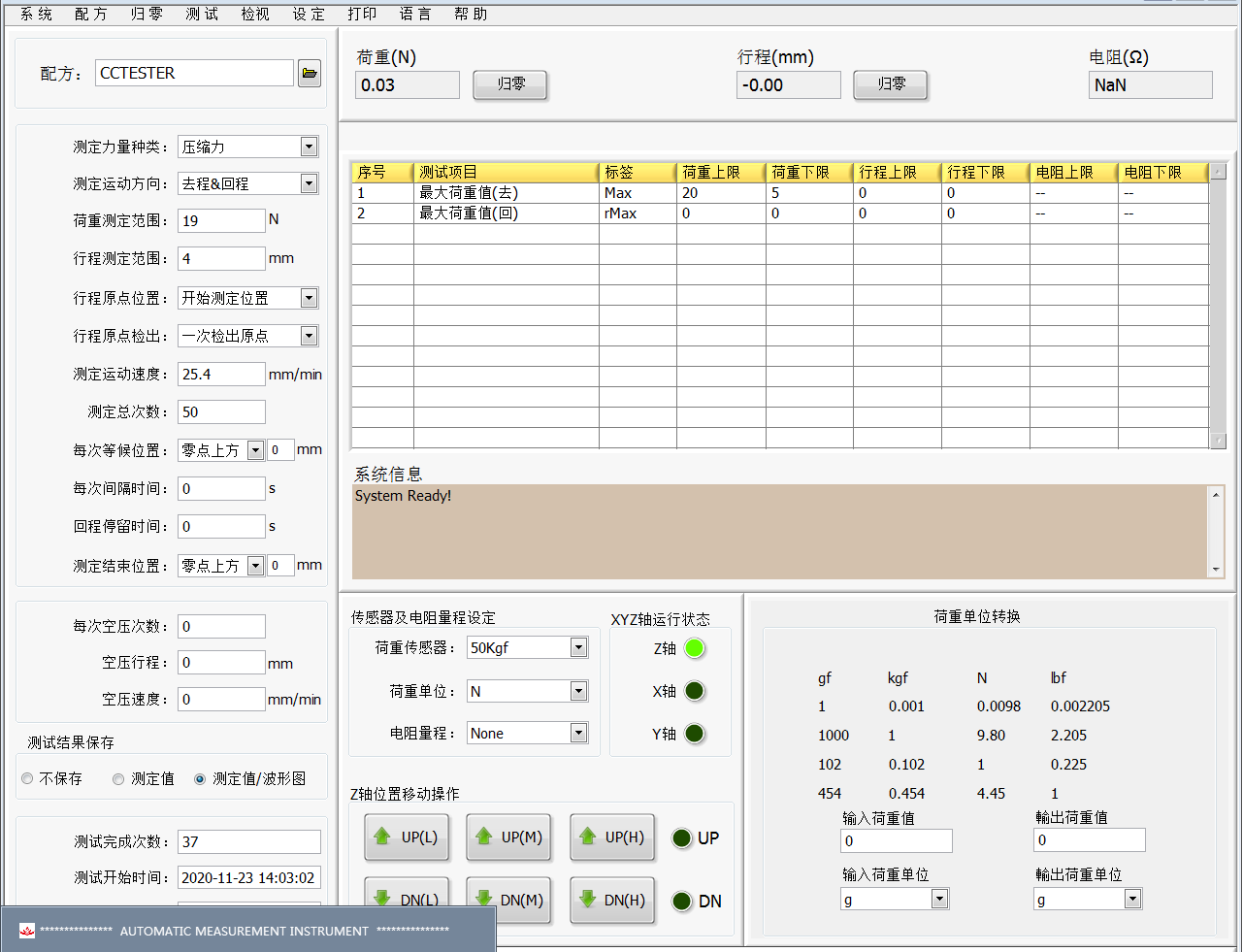

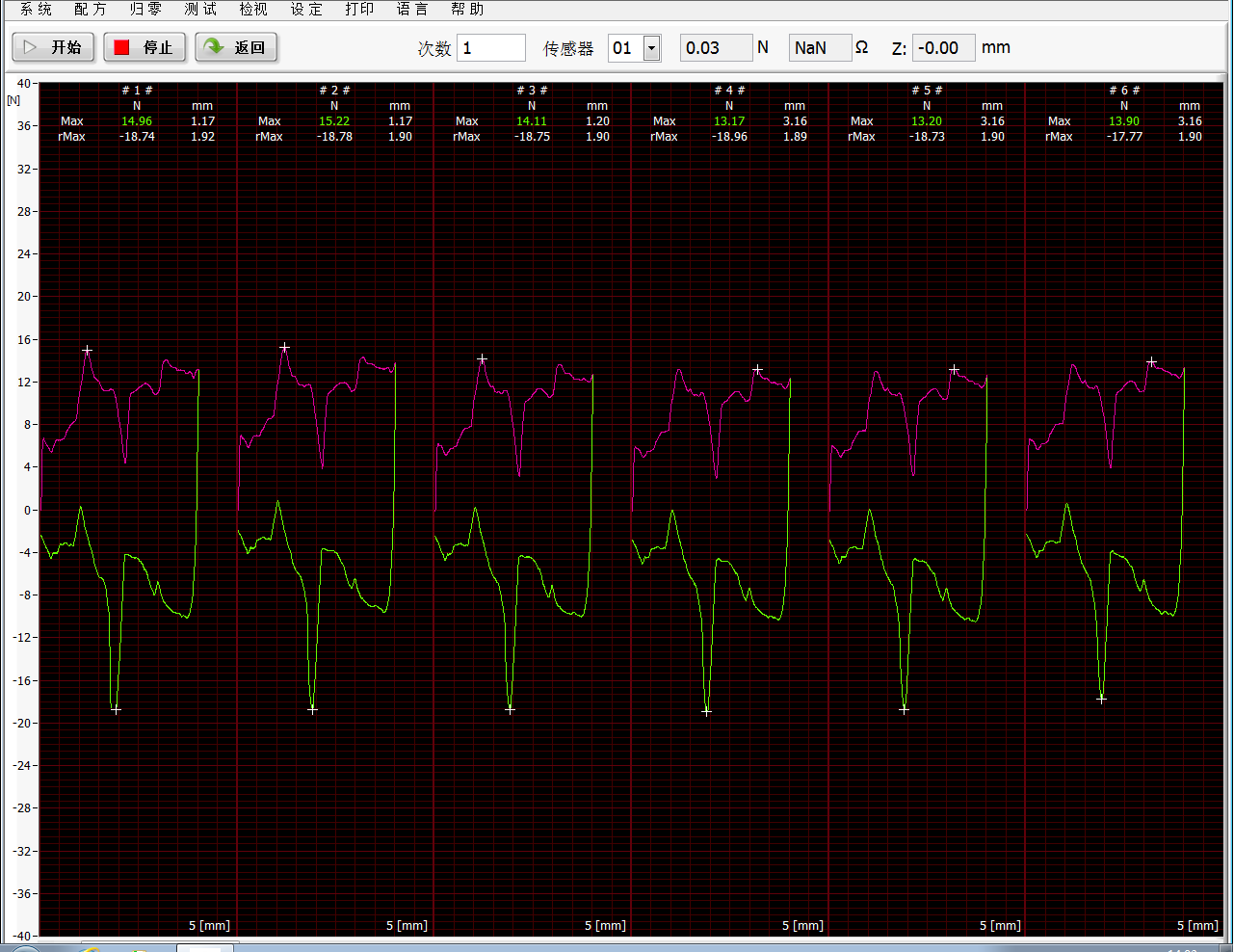

5.软件界面

6.使用环境条件

l 环境湿度：≤85%

l 电源要求：AC220（ ±10%）V/50HZ

l 预装容量：1KW

7.随机配置

l LC-510U试验主机1台

l 控制系统：工控电脑 / 17寸显示器

l 荷重传感器50Kg 1台

l XY移动平台 1台

l 自动求心装置 1台

l 多功能夹具1套

8.随机资料

l 合格证、保修卡；

说明书：操作方法、注意事项、出货基本配件、维修保养事项
