LC-521U三轴全自动荷重曲线试验机

1設備功能及外形

1.1:功能

适用各类计算机键盘；工业按键及各种产品面板按键产品荷重--行程曲线测试；可在有效XY.平面范围设置多点坐标；自动位移测试并记录每个测试键的力；同时可采集；存储及列印数据报表功能.亦可各类手机；平板；导航DVD电容屏的点击划线测试

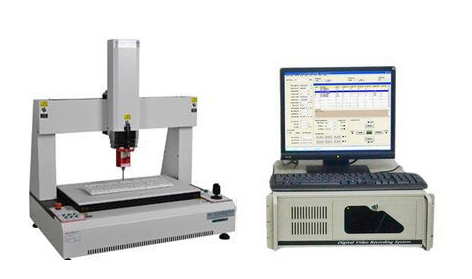

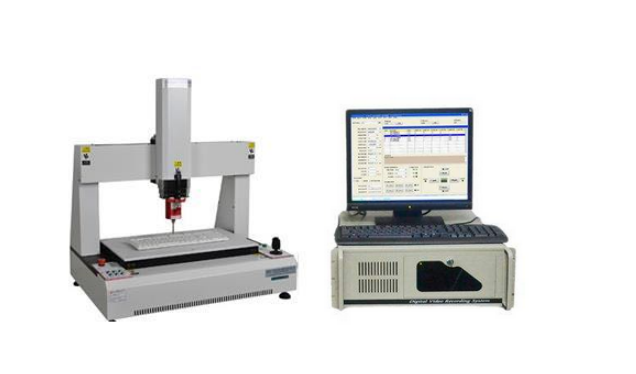

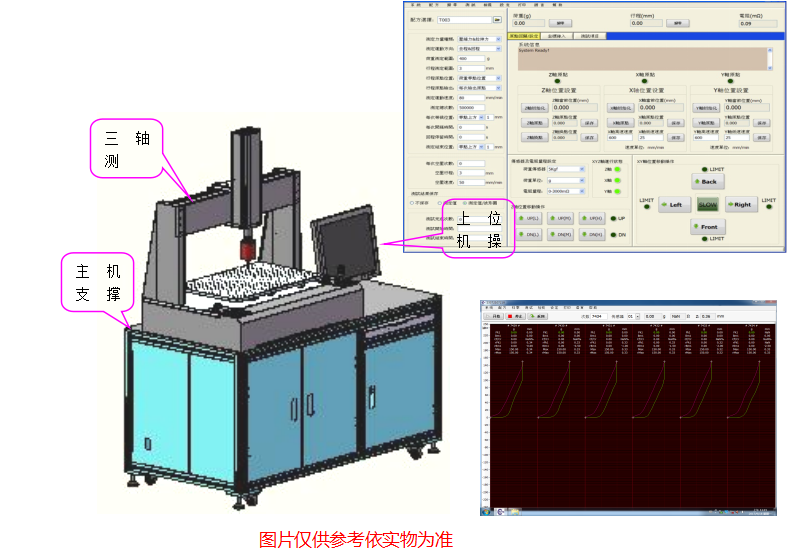

1.2外形及说明:

2：设备特点

   * 各類鍵盤（按鍵）多點 ; 單點測試荷重-曲线測試 .

    * 一般产品多点自动位移压力测试.

    （此功能需对键帽标记做对应标注或直接CAD座标导入即可实现）

    *  LCD耐压测试（多点自动位移测试）.

    *  压力寿命测试（多点自动位移）

    *  导通点之力量与位移量测功能

    *  导通点之阻抗测试功能

    *  动态电阻测试功能

    * 配备XYZ三向控制摇杆；方便脱机操作 .

    * 每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之荷重 及行程值，最小解析0.01mm .

    * 测试条件皆可由Windows中文画面设定；方便且快速（含力值，速度，测定方向，次数等参数）.

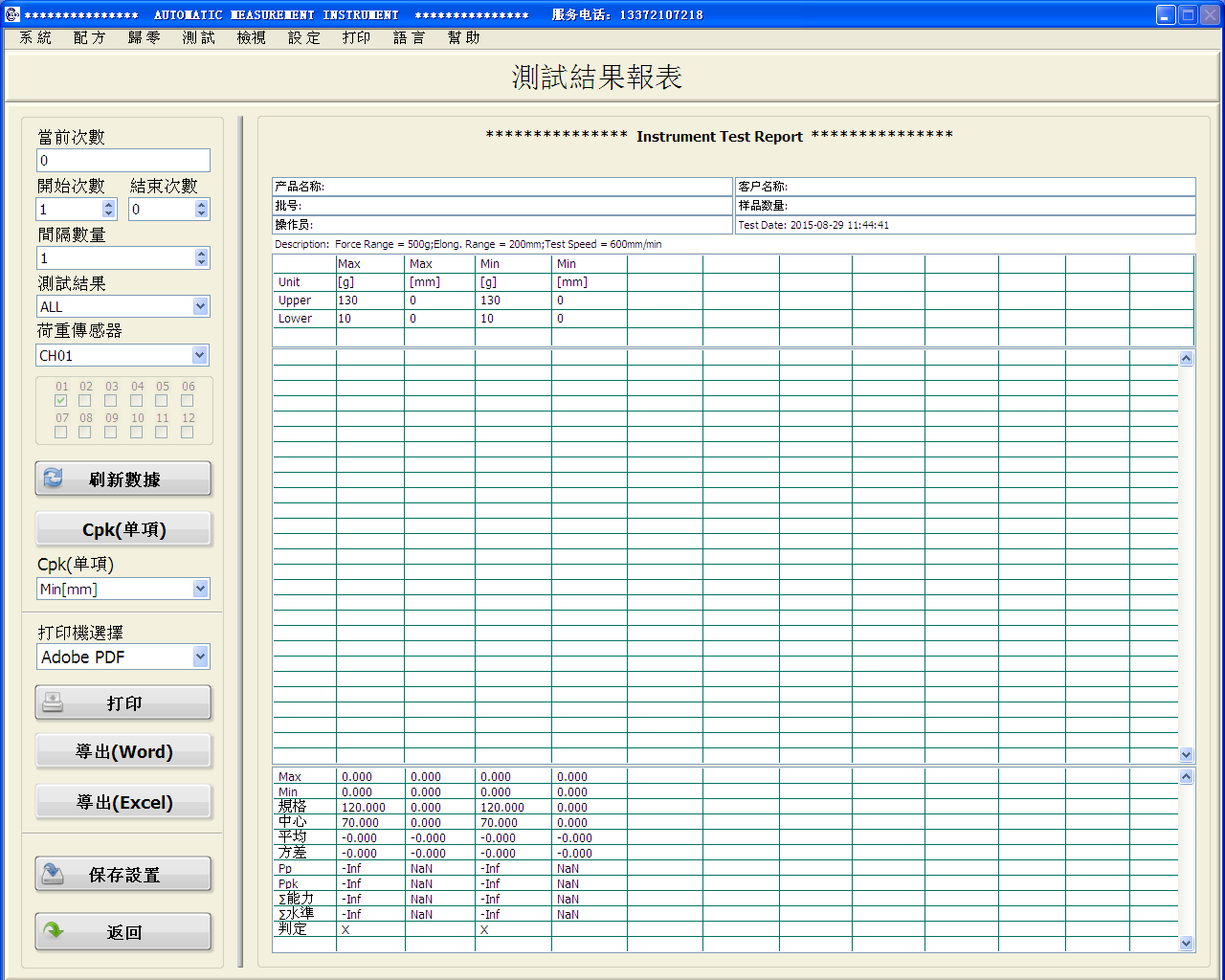

    * 可列印及儲存圖形(荷重-行程曲線圖、壽命曲線圖、檢查報表).

    * 報表抬头等测试资讯可任意编辑与修改 .（可导出Word , Excel文档）

    * 采用松下伺服运动控制系统驱动精确定位

    * 采用具有自主知识产权的上位机控制系统

    * 采用高精度无间隙滚珠丝杆传动保证往返重复精度.

3：设备参数

   3.01：X轴移动有效范围0-300mm任意可设置.

   3.02：Y轴移动有效范围0-300mm任意可设置.

   3.03：Z轴移动有效范围0-150mm任意可设置..

   3.04：XYZ空载移动速度0.5-300mm/s任意可设置.

   3.05：XYZ位移显示分辩率0.01mm

   3.06：单工位测试节拍8-10秒/Key.(按两Key.XY方向中心间距20mm及换行计算）

   3.07：恒定拉拔力0-50N任意可设置.

         恒定拉拔速度0.1-50mm/min任意可设置.

         恒力加压比例可1%-100%任意可设置.

         恒力拉压位移距离0.1-100mm任意可设置.

   3.08：荷重显示分度值0.01gf/0.01Kgf.

   3.09：荷重单位可Kgf / N /Lb /g任意选择..

   3.10：最大键帽测试尺寸开口尺寸100mm*30mm

   3.11：测试循环次数可1-500000次任意设置

   3.12：工作电源单相AC220V/50HZ

4：設備电气配置单元

※配备高精度伺服电机驱动.　　　　　　

※配备数据采集与运动控制卡.

※Windows中文画面.

※高精度无间隙滚珠丝杆传动.

※工业控制电脑（含键；鼠；屏）.

5.保护系统单元

※传感器过载保护停机功能　　

※漏电、全护套式接线端子.

6.设备使用条件

※环境湿度：≤85%.　　　

※电源要求：AC220（ ±10%）V/50HZ.

※预装容量：2KW .
